金相顯微鏡有幾種，金相顯微鏡怎么選擇

金相顯微鏡有幾種，金相顯微鏡怎么選擇

通俗的來講，金相顯微鏡有兩大類，一大類為正置金相顯微鏡，一大類為倒置金相顯微鏡。

正置金相顯微鏡又可以分為兩種：一種為只有反射光金相顯微鏡，另一種為具有反射光，又有透射光的金相顯微鏡，這兩種分別可以觀察對應不同的樣品。后續我們詳細解說。

倒置顯微鏡只有反射光。

無論是正置金相顯微鏡還是倒置金相顯微鏡，基本上都具備偏光功能。偏光功能可以觀察雙折射樣品，如糖鹽等還可以觀察樣品內夾雜物。

在具備偏光功能基礎上，同時一部分還具備微分干涉功能（觀察導電粒子），根據需要金相顯微鏡也可以配備熒光功能，或者配備單色光功能。金相顯微鏡在功能細化上，有很多很多的功用，如果有需要，可以與我們聯系，研發更多功能的金相顯微鏡。

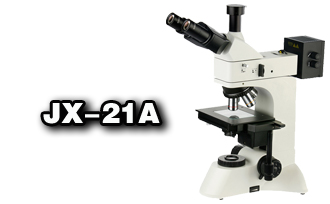

如圖（1） 這款為只有反射光的正置金相顯微鏡

點擊打開

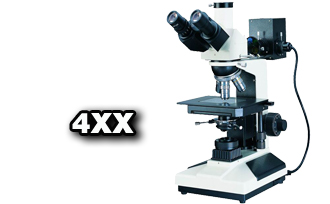

如圖（2）這款具有透射和反射功能的正置金相顯微鏡

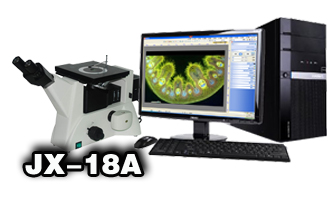

如圖（3）這款是具有反射光的倒置金相顯微鏡。

在功能上有這幾種，但是我們除了這幾種，比如還有我們的樣品比較大，這時候我可以選擇工作臺比較大的金相顯微鏡，比如我們看芯片晶圓就需要特定工作臺，晶圓一般可以分為4寸，6寸，8寸，10寸，12寸，其中，8寸和12寸具有代表性，因為8寸可以觀察所有比他小的晶圓，12寸可以觀察所有比他小的晶圓。

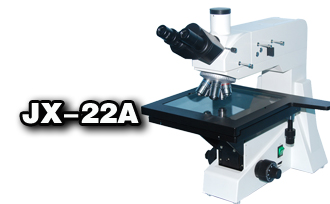

如圖（4）這款是可以觀察8寸以下所有的晶圓。他的XY移動范圍為210*210mm

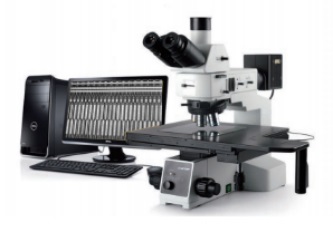

如圖（5）這款是可以觀察12寸以下所有的晶圓.他的XY移動范圍為310*310mm

我們認識了以上怎么區別金相顯微鏡后，下在我們再來區分他的參數好壞。

1.金相顯微鏡根據光路可以分為:

無限遠光學系統和有限遠光學系統。

物鏡可以分為對應的有限遠光學物鏡和無限遠光學物鏡。

在無限遠這個光學系統上，還有更的半復光學物鏡和全復光學物鏡，有限遠沒有。

（如果想對光學物鏡有有限遠，無限遠，半復，全復有更深了解，可以閱讀我們之前所發的文章。

點此連接進入一共兩篇，篇 / 第二篇）

2.物鏡的選擇倍數有：5X 10X 20X 50X 60X 100X 150X  其中150X只有極為特殊的顯微鏡上才可以用。

3.選擇了物鏡倍數以后可以選擇目鏡倍數：一般默認為10X，還有20倍，25倍，30倍可選。倍數越高，質量越差。

4.選擇了物鏡以后，我們來選擇物鏡轉盤，

目前物鏡轉盤有4孔的（只能安裝4支物鏡）

也有5孔的（只能安裝5支物鏡）

也有6孔的(只能安裝6支物鏡)

物鏡轉盤有電動和手動區別。

5. 觀察方式我們講過了，一般情況選擇明場模式。其它還有暗場、簡易偏光、微分干涉

6. 然后就是可以選擇攝像頭。目前攝像頭種類很多，大體上分為U口和G口還有PAL模式。其中實驗室多為U口成像，大規模工廠列裝為G口，個別特殊的還會選擇PAL（監控攝像模式）

7. 攝像頭選好之后，還有軟件的選擇一般為分普通測量功能和特殊功能測量。如一健測量，粒度測量，纖維測量。

8. 攝像頭接口可以選擇0.35倍，0.5倍，1倍，2倍攝像接口。
