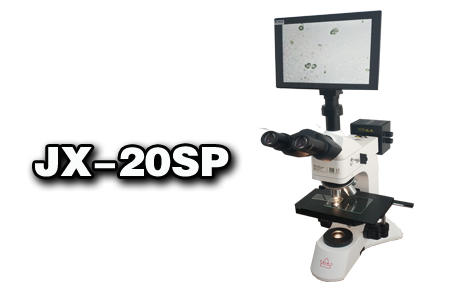

產品概述
1、采用了無限遠光路設計,提供了卓越的光學系統。
2、無限遠長工作距平場物鏡和大視野平場目鏡,視場寬闊平坦清晰。
3、配置了落射與透射兩套照明系統,可觀察透明或不透明試樣。
4、配置了內置推拉式檢偏器與起偏器,適合觀察高反光材料的表面。
5、整機采用了防霉處理,有效保護了鏡頭,延長了儀器的使用壽命。
◆典型應用:
1、分析金屬、礦相內部結構組織。
2、電子廠PCB板、芯片檢驗。
3、觀察材料表面的某些特性,
如:劃痕、裂紋、噴涂的均勻性
規格參數
序號 名稱 技術參數
01 平場目鏡 大視野WF10X(Φ22mm)、
02 長距平場物鏡 無限遠PLL5X/0.12、10X/0.25、40X/0.60、,60X/0.85
03 總放大倍數 50X-600X 04 觀察頭 三目,
04鉸鏈式30°傾斜可360°旋轉
05 轉換器 四孔(內向式滾珠內定位)
06 粗調調焦范圍 粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm.
07 載物臺 雙層機械移動式(尺寸:210mmX140mm,移動范圍: 75mmX50mm)
08 光瞳距離 53-75mm
09 濾色片 藍、磨砂
10 聚光鏡 阿貝聚光鏡N.A.1.25,帶可變光欄,可上下升降
11 落射照明系統 6V 30W鹵素燈, 亮度可調 內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置,推拉式起偏振器
12 透射照明系統 6V 30W 鹵素燈,亮度可調
13 儀器重量 凈重12.0公斤 毛重15.0公斤 14 儀器尺寸 儀器尺寸26X46X55(cm) 包裝尺寸28X35X65(cm) 15 成像系統 10寸成像顯示器,1200萬像素。

<
<
<
<
