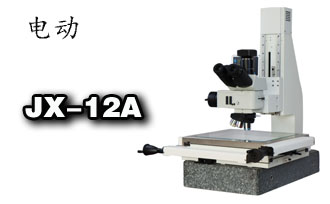

科研級金相顯微鏡JX-12A

科研級透反金相測量顯微鏡，12寸超大工作臺，電動Z軸調焦，通過設置可以實現快中慢三檔調速來控制Z軸光學鏡頭上下移動；

是專業以測量為目的各種精密加工業，是計量室、實驗室以及生產車間不可缺少的計量檢測設備之一

在線咨詢全國熱線
152 0116 0776

科研級透反金相測量顯微鏡，12寸超大工作臺，電動Z軸調焦，通過設置可以實現快中慢三檔調速來控制Z軸光學鏡頭上下移動；

是專業以測量為目的各種精密加工業，是計量室、實驗室以及生產車間不可缺少的計量檢測設備之一。

1.產品特點

● 基座花崗巖+精密鑄鋁，三層金屬精密平臺

● Z軸通過電機進行精準控制（對焦精度可達0.0005~0.001mm）

● 視場寬闊，可得清晰無閃爍影像

● 高精度測量，同時具有大測量范圍和高精度，適用于各種測量

● 選用無限遠長距明場金相物鏡，滿足長工作距離的測量要求

● 照明裝置（反射/透射）可選用高亮度LED的照明或鹵素照明

● 利用可變孔徑光闌進行無衍射觀察測量

● 快速釋放裝置便于測量工件大或測量工件數量多的快速移動工作臺

● 高位目鏡觀察

2. 技術參數

序號	名稱	技術參數
01		JX-12A	JX-12B
02	平場目鏡	大視野WF10X(Φ22mm)、
03	觀察方式	明場、暗場、（選配：偏光、微分干涉）、
04	物鏡種類	無限遠明暗場消色差物鏡	明暗場半復消色差物鏡
05	物鏡倍數	PLL5X、10X、20X、 50X、100X	FPL5X、10、、20X、50X、100X、
06	總放大倍數	50倍-1000倍	50倍-1000倍
07	觀察頭	三目，鉸鏈式30°傾斜可360°旋轉
08	轉換器	五孔(內向式滾珠內定位)
09	粗調調焦范圍	粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm.
10	載物臺	12寸工作臺(移動范圍:305mmX305mm) X、Y坐標測量示值誤差≤（2.5+0.02L）μm ，L為被測長度(單位：mm) X、Y、Z數顯分辨率：0.0005mm(可選配0.0001)
11	光瞳距離	53-75mm
12	濾色片	藍、磨砂
13	聚光鏡	阿貝聚光鏡N.A.1.25，帶可變光欄，可上下升降
14	落射照明系統	平行光LED冷光源, 亮度可調
14	落射照明系統	內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式起偏振器
15	透射照明系統	6V 30W 鹵素燈,亮度可調
16	儀器重量	凈重85.0公斤毛重100.0公斤

顯微鏡實際效果：
